特性描述

          TM1622是256点内存映象和多功能的LCD驱动专用芯片,TM1622的软件配置特性使它适用于多种LCD应用场合,包括:LCD模块和显示子系统。用于连接主控制器和TM1622的管脚只有4或5条，TM1622还有一个节电命令用于降低系统功耗。本产品性能优良、质量可靠。

功能特点

　工作电压2.4~ 5.2V

 内置32 KHz RC振荡器

 可外接32KHz频率源作为时钟输入

 内置时基频率源

内置蜂鸣器输出驱动，有两种输出频率可选(2 KHz或者4 KHz)

内置节电模式，可用于减少功耗

内置时基发生器和看门狗（WDT）输出

内置32ⅹ8位显示寄存器,32个SEG，8个COM输出驱动

四线串行接口

提供VLCD管脚用于调整LCD操作电压

三种数据访问模式

八个时基/看门狗定时器时钟源

数据模式和命令模式指令

四种封装形式可选：QFP44，LQFP44，QFP52，LQFP64

内部结构框图

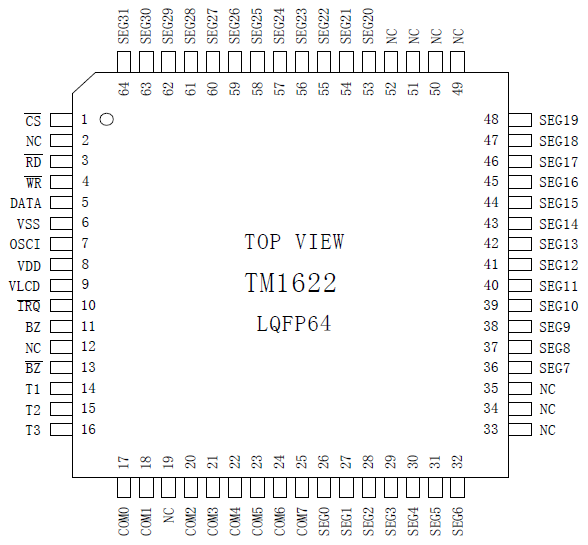

管脚排列
